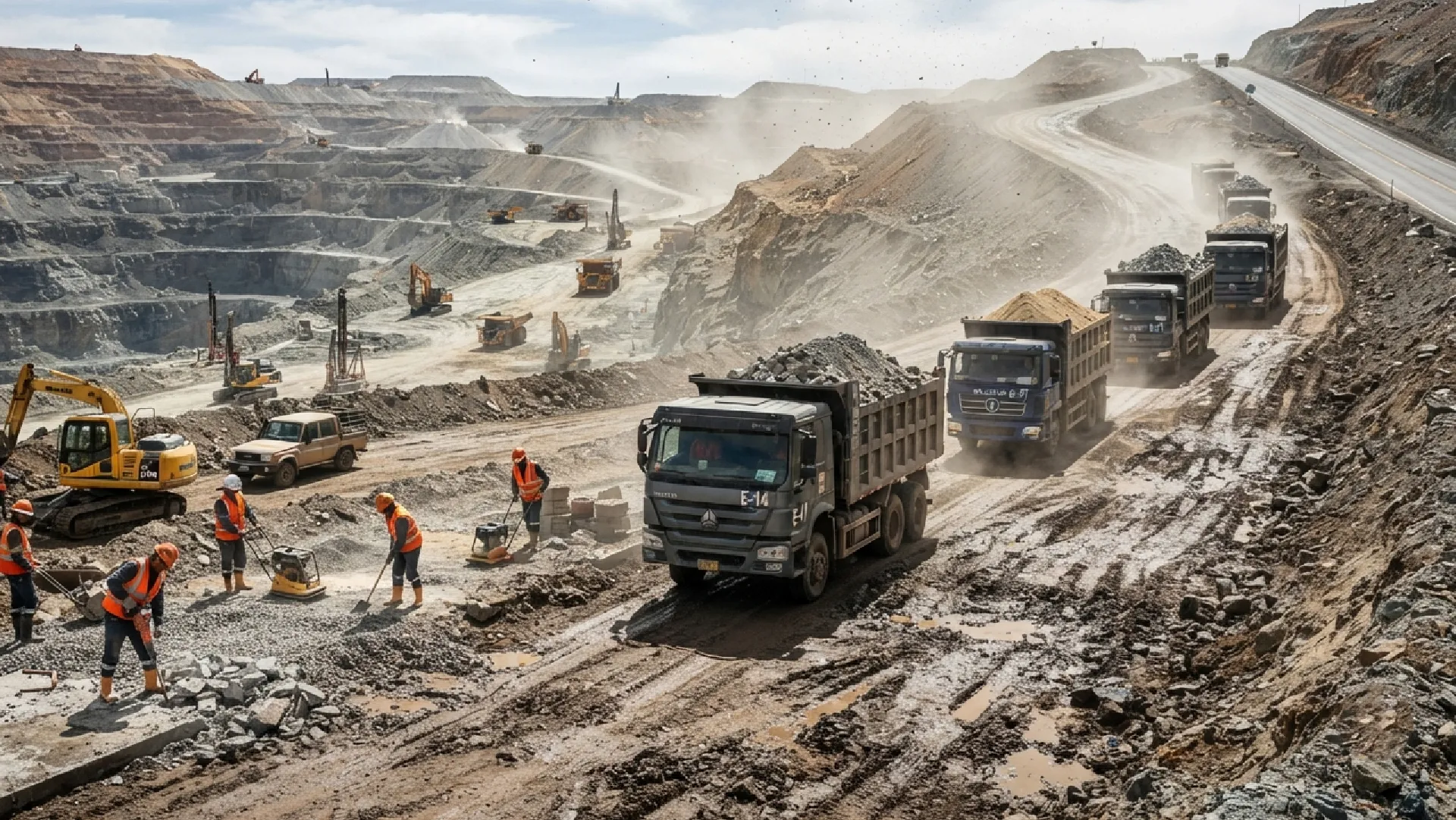

Jalan tambang bukan sekadar lintasan biasa. Setiap meter dirancang dengan perhitungan matang, termasuk pada bagian yang sering dianggap sepele: tikungan. Padahal, tikungan adalah salah satu titik paling kritis dalam operasional tambang, tempat truk raksasa bermuatan penuh harus bermanuver dengan aman tanpa kehilangan kendali.

Secara sederhana, tikungan atau curve adalah perubahan arah horizontal pada jalan tambang yang memungkinkan hauler bermanuver dengan aman, efisien, dan terkendali. Desain yang tepat akan menentukan apakah truk tambang bisa melintas dengan mulus atau justru berisiko mengalami insiden serius.

Mengapa Desain Tikungan Sangat Penting

Ada beberapa tujuan utama yang menjadi acuan dalam mendesain tikungan jalan tambang, di antaranya:

• Truk dapat bermanuver dengan aman
• Gaya samping atau lateral force tetap terkendali
• Ban dan suspensi tidak cepat rusak akibat gesekan berlebih atau tyre scrub
• Arus lalu lintas tetap lancar dan efisien

Keempat poin ini saling berkaitan. Jika satu aspek diabaikan, misalnya radius tikungan terlalu kecil, dampaknya bisa merambat ke aspek lain seperti keausan ban yang cepat hingga risiko truk kehilangan traksi.

Tiga Prinsip Dasar dalam Desain Tikungan

Untuk memastikan tikungan berfungsi optimal, ada tiga prinsip kontrol yang harus dipenuhi.

1. Geometric Control

Pengaturan radius, superelevasi, lebar jalan, dan jarak pandang yang sesuai dengan kondisi lapangan.

2. Dynamic Control

Mmastikan gaya sentrifugal dan beban lateral tetap berada dalam batas aman saat truk melaju di tikungan.

3. Drainage Control

Di mana air harus dialirkan ke sisi dalam tikungan atau inside drain agar permukaan jalan tidak tergenang dan licin.

Mengenal Tiga Jenis Tikungan Jalan Tambang

Tidak semua tikungan dirancang dengan cara yang sama. Berdasarkan kebutuhan dan kondisi operasional, ada tiga jenis tikungan yang umum digunakan.

1. Full Circle

Jenis ini memiliki kelebihan mudah dibangun dan disurvei. Namun kekurangannya, gaya lateral muncul secara mendadak sehingga menyebabkan keausan ban lebih tinggi. Full circle biasanya diaplikasikan pada jalan pit internal atau jalan sementara dengan kecepatan rendah.

2. Spiral Spiral

Tikungan jenis ini menawarkan transisi arah yang lebih halus, sehingga gaya lateral berkurang secara bertahap. Kekurangannya, tidak ada bagian dengan radius konstan. Spiral spiral cocok digunakan pada jalan hauling menengah dengan kecepatan sedang.

3. Spiral Circle Spiral (SCS)

SCS merupakan jenis tikungan paling stabil dan nyaman, dengan umur jalan yang lebih panjang. Meski konstruksinya lebih kompleks dan membutuhkan presisi tinggi, jenis ini paling cocok untuk jalan hauling utama yang bersifat permanen, menghubungkan antar pit, dan dilalui dengan kecepatan sedang hingga tinggi.

Empat Aspek Teknis yang Wajib Diperhitungkan

Selain jenis tikungan, ada empat aspek teknis krusial yang menentukan kualitas dan keamanan sebuah tikungan.

1. Radius Tikungan (R)

Radius menentukan tingkat kelengkungan jalan. Semakin besar radius, semakin landai tikungan tersebut. Perhitungannya menggunakan rumus R sama dengan V kuadrat dibagi 127 dikali (e ditambah f), di mana V adalah kecepatan desain dalam km per jam, e adalah superelevasi dalam meter per meter, dan f adalah koefisien gesek ban terhadap jalan. Nilai f umumnya berada di kisaran 0,0 sampai dengan 0,1 apabila tidak tersedia data pengukuran langsung.

2. Lebar di Tikungan

Lebar jalan perlu ditambah pada bagian tikungan agar truk dapat berbelok dengan aman, mengingat lintasan roda depan dan belakang tidak sejajar saat berbelok. Rekomendasi umum untuk jalan dua lajur adalah lebar total minimal empat kali lebar unit terbesar yang melintas, termasuk ruang bebas di kedua sisinya.

3. Superelevasi (e)

Superelevasi adalah kemiringan melintang jalan ke arah dalam tikungan yang berfungsi menyeimbangkan gaya sentrifugal. Perhitungannya menggunakan rumus e ditambah f sama dengan v kuadrat dibagi 127R. Perlu diperhatikan bahwa superelevasi yang berlebihan justru dapat menyebabkan truk tidak stabil dan mudah tergelincir, sehingga nilainya harus dihitung secara presisi, bukan asal dibuat curam.

4. Jarak Pandang Aman

Prinsipnya sederhana, sight distance atau SD harus lebih besar dari stopping distance atau db. Jarak pandang yang memadai memastikan pengemudi memiliki cukup waktu untuk berhenti saat bahaya muncul, menghindari kecelakaan di tikungan, puncak tanjakan, atau jalan berliku, serta memberi ruang reaksi dan pengereman yang layak.

Kesimpulan

Tikungan pada jalan tambang bukan elemen yang bisa didesain sembarangan. Kombinasi antara geometric control, dynamic control, dan drainage control, dipadukan dengan pemilihan jenis tikungan yang tepat, akan sangat menentukan keselamatan operasional, umur pakai ban dan suspensi, serta efisiensi arus hauling secara keseluruhan.

Perusahaan tambang yang ingin memastikan desain jalan hauling mereka sudah memenuhi standar keamanan dan efisiensi terbaik, sebaiknya melakukan evaluasi berkala terhadap radius, lebar, superelevasi, dan jarak pandang di setiap tikungan kritis.
